norGIS ALKIS für CAD

Ergänzt wird der Import durch ein proprietäres Softwareangebot der norBIT GmbH für AutoCAD und BricsCAD, das ermöglicht ALKIS mit der gleichen kartografischen Ausprägung wie im QGIS aus der Datenbank ins CAD zu laden.

Überblick

Die Software ermöglicht die native Nutzung der ALKIS-Datenbank mit BricsCAD und AutoCAD.

Diese Werkzeugleiste beinhaltet die verschiedenen relevanten Funktionen für die Arbeit mit den ALKIS-Daten in CAD-Plattformen (von links): „Beschriftung suchen“, „Gefilterte Fenstersuche“, „Fenster abfragen“, „Konfiguration“, „ALKIS-Abfragen“ und „Plott vorbereiten“.

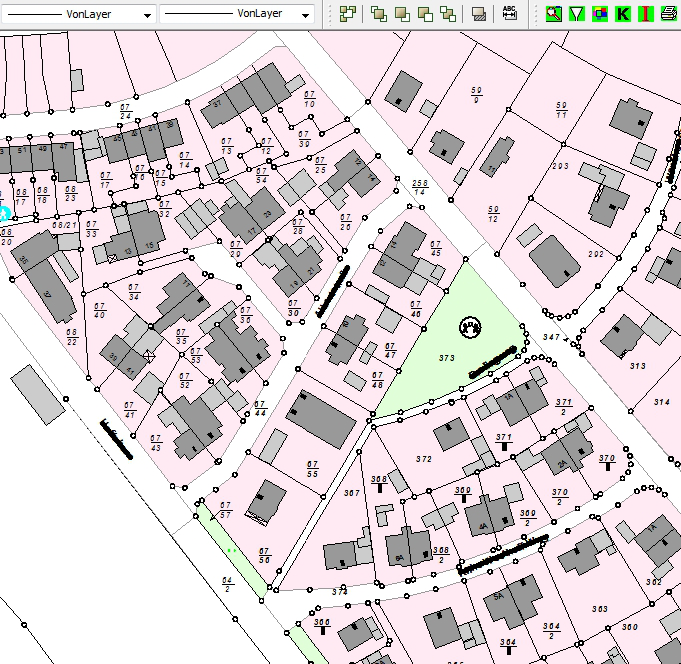

Über „Fenster abfragen“ kann ein ALKIS-Ausschnitt der ALKIS-Daten mit der gesamten kartographischen Aufbereitung des norGIS-ALKIS-Importes aus der Datenbank in die CAD-Plattform geladen und auch abgespeichert werden.

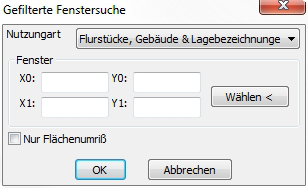

Über die „Gefilterte Fenstersuche“ kann dies auch auf bestimmte in ALKIS abgebildeten Themenbereiche eingeschränkt werden.

Zur schnellen Orientierung ohne Laden des gesamten Datenbestands kann gezielt zu bestimmten Beschriftungen gezoomt werden (beispielsweise Straßennamen, Schulen oder Rathäuser).

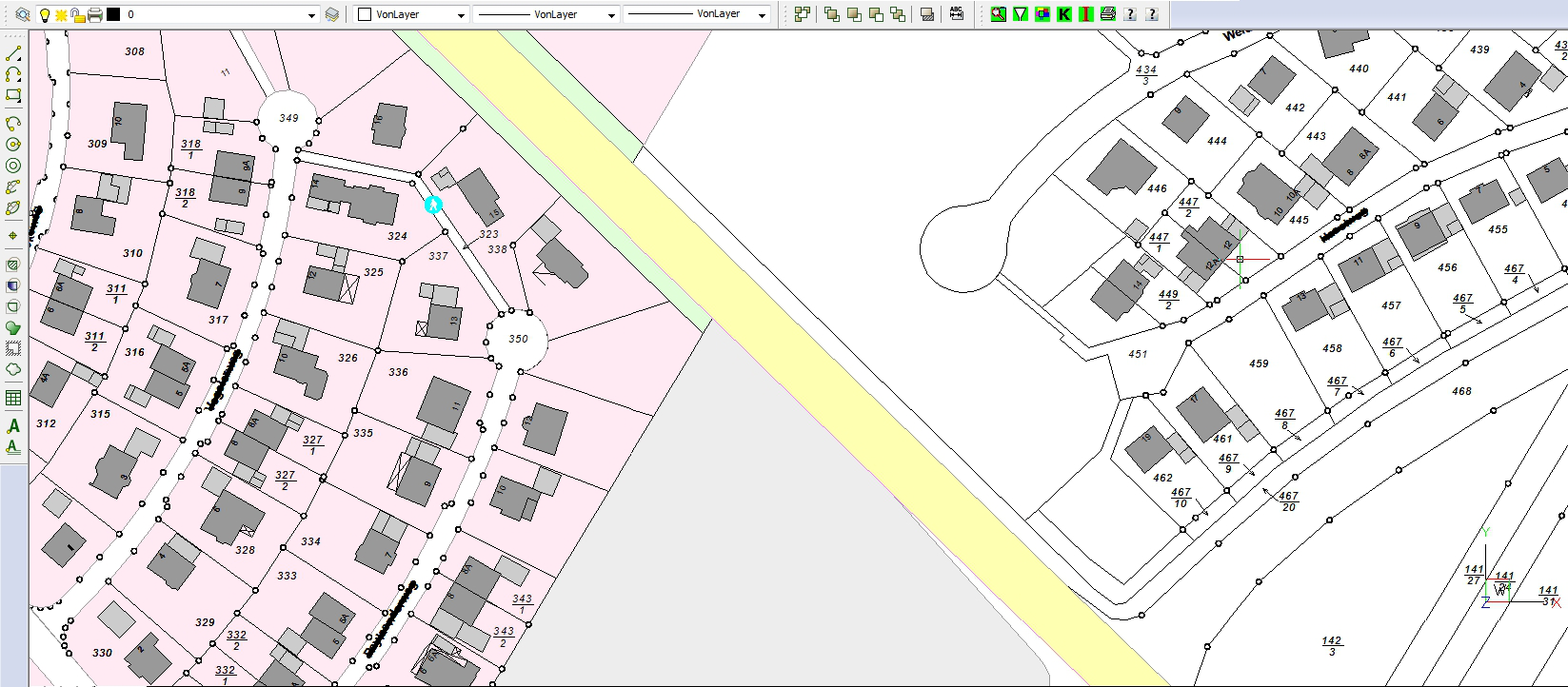

Durch die Filterfunktionen können nicht nur einzelne Themengebiete des ALKIS verwendet werden sondern auch eine Vermischung. Im linken Teil der Karte sind alle Kartographien aus ALKIS abgefragt worden, während im rechten Teil nur Flurstücke, Gebäude und Lagebezeichnungen abgefragt wurden.

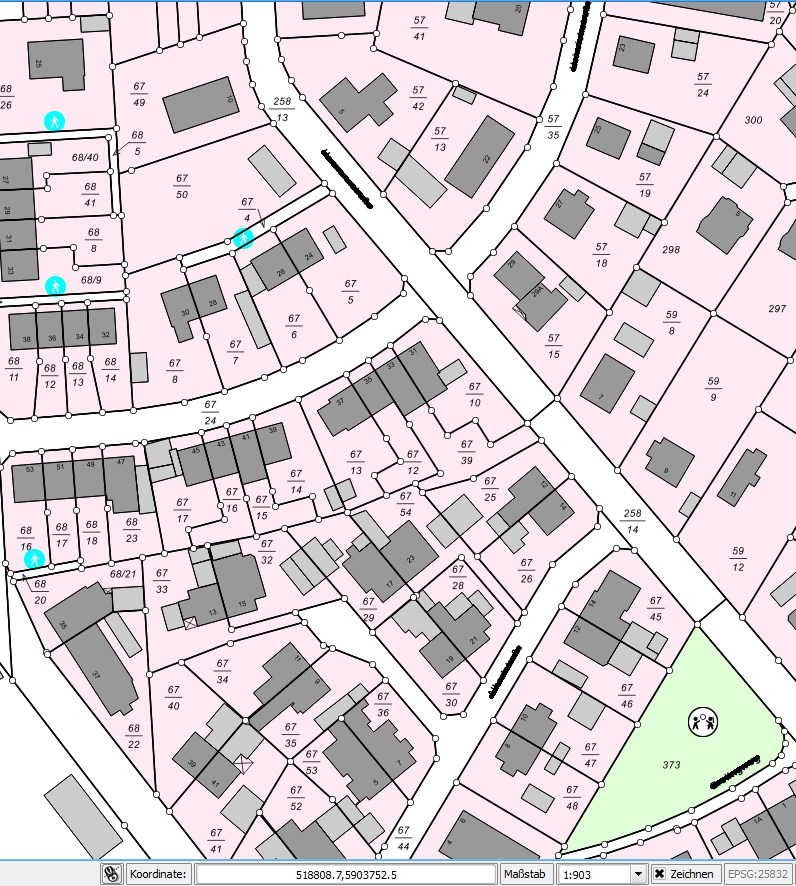

Die einheitliche Darstellung wird beim Vergleich der verschiedenen Oberflächen deutlich (links ALKIS unter BricsCAD, rechts ALKIS mit QGIS).
